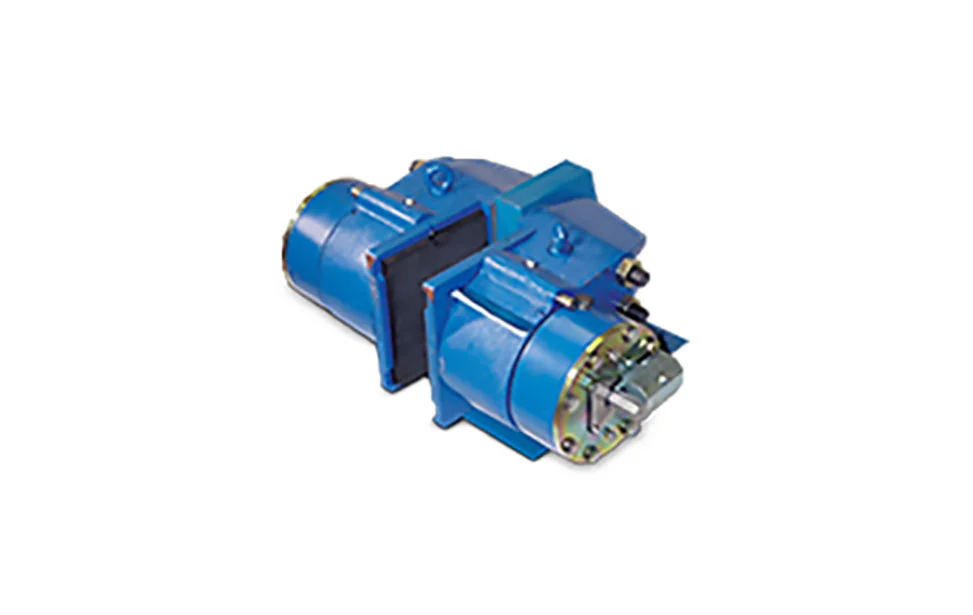

L’étrier de frein à disque Twiflex VKHD est composé de deux moitiés, ou modules hydrauliques, et peut être utilisé avec un disque d’une épaisseur minimale de 20 mm. Les modules sont montés de part et d’autre d’une plaque de montage centrale de 12 mm plus épaisse que le disque de frein. Le diamètre minimum du disque est de 1000 mm.
Normalement, un ou deux étriers sont utilisés par disque, mais le nombre peut être augmenté en fonction de la taille du disque. Les freins peuvent être positionnés à n’importe quel angle sur la périphérie du disque, mais doivent idéalement être montés horizontalement (c’est-à-dire à la position 3 heures ou 9 heures).
Une gamme de disques de frein est disponible chez Unicum (voir Disques et moyeux).»
Les valeurs nominales indiquées sur le graphique sont basées sur des plaquettes de frein entièrement rodées et conditionnées avec un coefficient de frottement nominal μ = 0,4.
Rayon effectif du disque = rayon réel (m) – 0,095 m.
