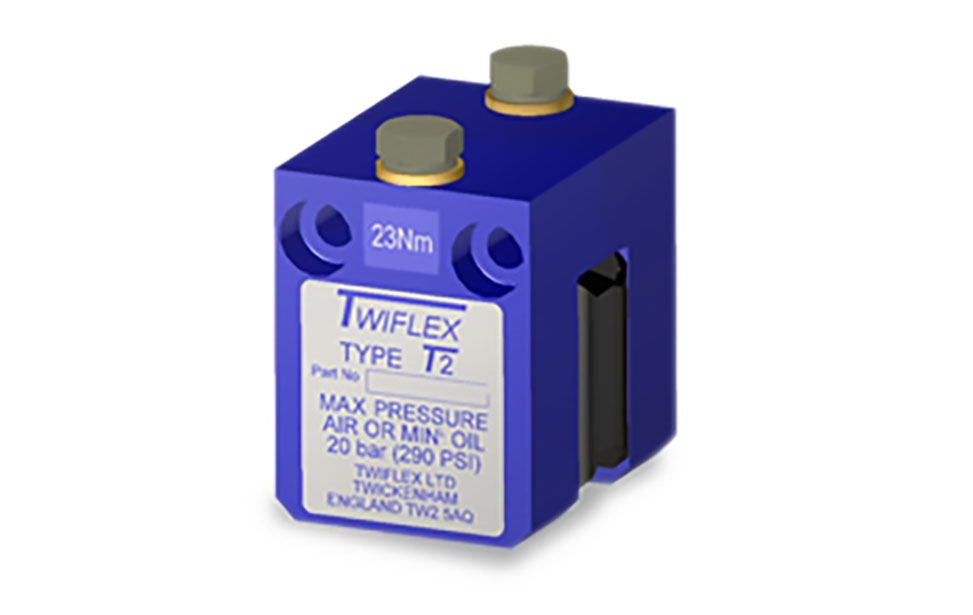

L’étrier de frein à disque à action directe Twiflex T2 est un étrier en deux parties conçu pour être utilisé avec un disque d’une épaisseur minimale de 5 mm.
Les modules sont montés de chaque côté d’une plaque de montage centrale de la même épaisseur que le disque de frein. Le diamètre minimum du disque est de 120 mm. Le frein peut également être monté latéralement avec une entretoise égale à l’épaisseur du disque entre les deux moitiés.
Pour le fonctionnement pneumatique, utiliser de l’air comprimé sec et filtré. Les freins pneumatiques nécessitent une valve de commande, actionnée soit manuellement, soit par un signal pneumatique ou électrique.
Normalement, un ou deux étriers sont utilisés par disque, mais le nombre peut être augmenté en fonction de la taille du disque. Les freins peuvent être positionnés à n’importe quel angle sur la périphérie du disque, mais doivent idéalement être montés horizontalement (c’est-à-dire à la position 3 heures ou 9 heures).
Les valeurs nominales indiquées sur le graphique sont basées sur des plaquettes de frein entièrement rodées et conditionnées avec un coefficient de frottement nominal μ = 0,4.
Rayon effectif du disque = rayon réel (m) – 0,019 m.
