Crémaillères taillées à denture hélicoïdale qualité DIN 6 / 50-55 HRC

Marque:

Denture hélicoïdale (hélice à droite, 19°31’42”)

Denture rectifiée suivant DIN 6h25

Angle de pression20°

Semelle et faces rectifiées (Ra=0.8)

Matière : C45

Traitement thermique : trempe par induction sur denture (50-55 HRC)

Avec trous

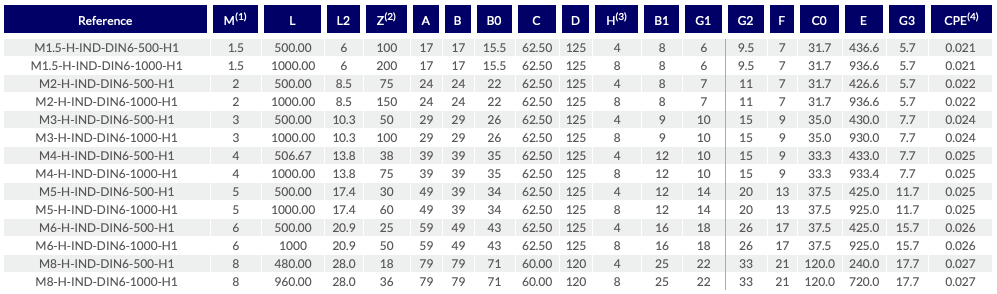

Chaque modèle ci-dessus peut être commandé sans trous en remplaçant simplement « H1 » par « H0 » à la fin de la référence.
Toutes les dimensions sont mm. Autres tailles et modules disponibles sur demande. Dessins 2D/3D disponibles sur demande

(1) : M = Module

(2) : Z = Nombre de dents

(3) : H = Nombre de trous

(4) : CPE = Cumulative Pitch Error sur 300mm

Applications :
