Entrainement linéaire

patin LC LL

Afin de répondre aux besoins techniques toujours croissants des systèmes d’entrainement linéaires de précision, Unicum a développé une très large gamme de technologies et de solutions de guidage et d’entraînement linéaires.

Un système d’entrainement linéaire est une solution particulièrement adaptée aux techniques linéaires d’automatisation pour les lignes de production industrielles et les machines-outils. L’utilisation du système exclusif pignon/crémaillère Nexen garantit de hautes performances de transmission, une vitesse rotation importante, des mouvements de translation fluides et une précision jusqu’à 30 µm.

Suivant leur classe de précision, les crémaillères de précision peuvent être proposées depuis le module 1.5 jusqu’au au module 12 pour répondre aux contraintes techniques spécifiques de chaque axe machine. En fonction de la charge et du type d’utilisation envisagée, elles peuvent être proposées en denture droite ou hélicoïdale SX, taillées (Qualité 8), rectifiées (Qualité 6), avec trempe, revenu, et cémentation. Leur principe de montage modulaire permet d’envisager les guidages les plus long et les plus fortes charges sans pénaliser la précision de déplacement.

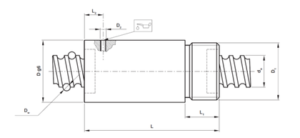

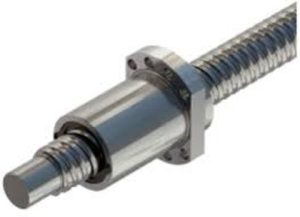

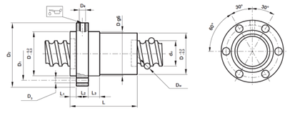

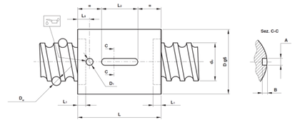

Les vis à billes permettent le déplacement d’une charge grâce à la transformation par le système vis-écrou du mouvement rotatif du système d’entrainement en un mouvement linéaire. Pour gagner en précision, rigidité, et efficacité, le contact entre vis et écrou se fait par l’intermédiaire de billes ou de rouleaux. De nombreux types de vis à billes existent : à filet roulé, écrous simples avec bride, écrous simples cylindriques… Elles sont généralement entrainées par des servo-moteurs pour gérer très précisément la course parcourue, même à grande vitesse.

En dehors de la technologie d’entrainement proprement dite, la précision de mouvement des axes linaires repose sur le guidage des éléments mobile grâce à des patins de précision, guidés sur des rails spécialisés. Appelés aussi guides monorails à rouleaux, ils sont notamment adaptés aux applications à fortes charges. Leur grande rigidité et leur jeu de guidage réduit les rend particulièrement performants pour des applications comme le pilotage des axes de machines-outils.

Pour mieux vous guider, nos experts peuvent choisir et dimensionner avec vous les technologies les mieux adaptées à votre utilisation parmi l’ensemble des produits de notre gamme.

Unicum, distributeur exclusif France :
