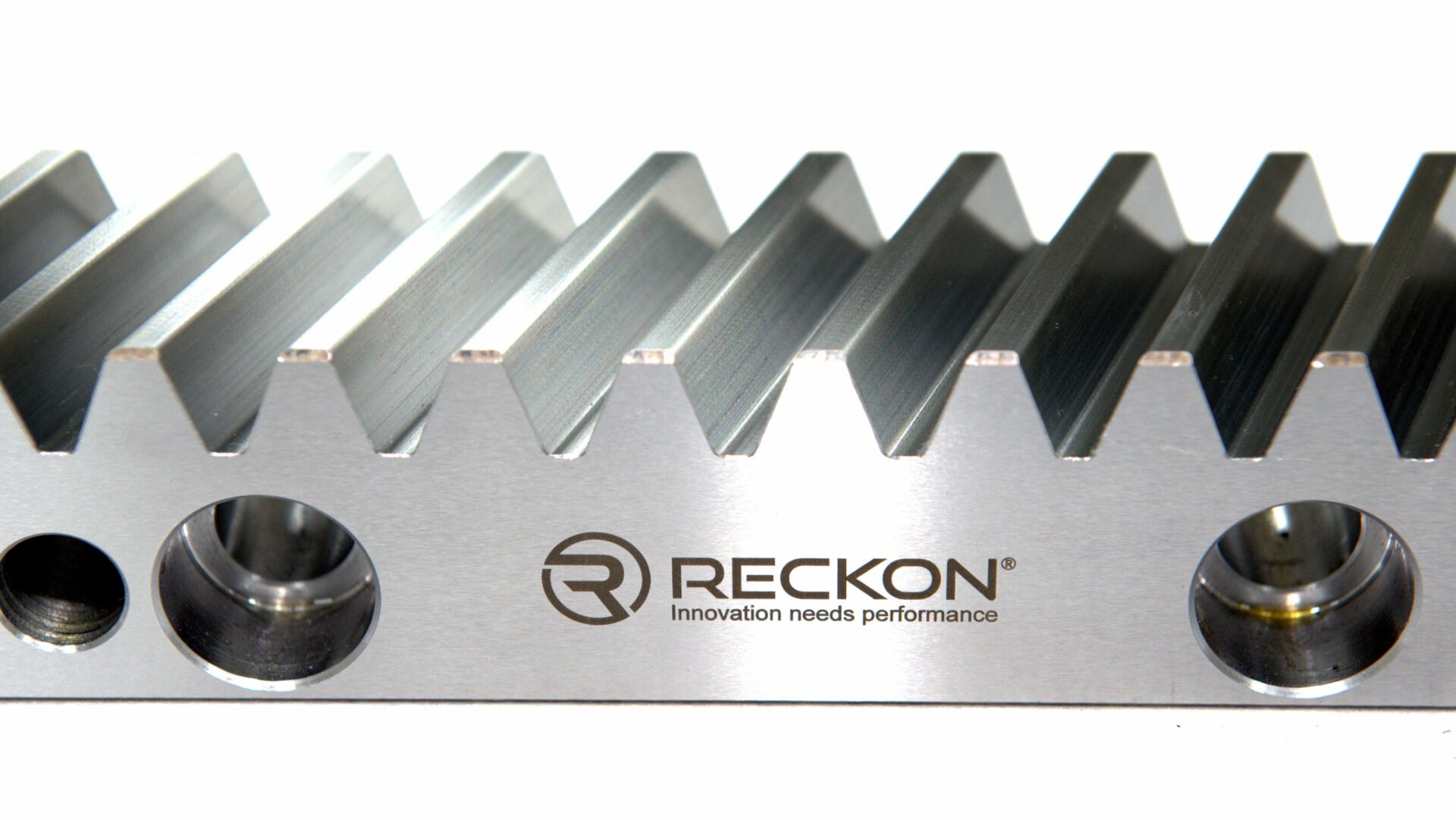

Crémaillères taillées à denture hélicoïdale qualité DIN 8 / 15-20 HRC

Marque:

Denture hélicoïdale (hélice à droite, 19°31’42”)

Denture taillée suivant DIN 8e27

Angle de pression 20°

Semelle et faces fraisées (Ra=0.8)

Matériel : 42CrMo4

Traitement thermique : trempe (15-20 HRC)

Avec trous



Chaque modèle ci-dessus peut être commandé sans trous en remplaçant simplement « H1 » par « H0 » à la fin de la référence.

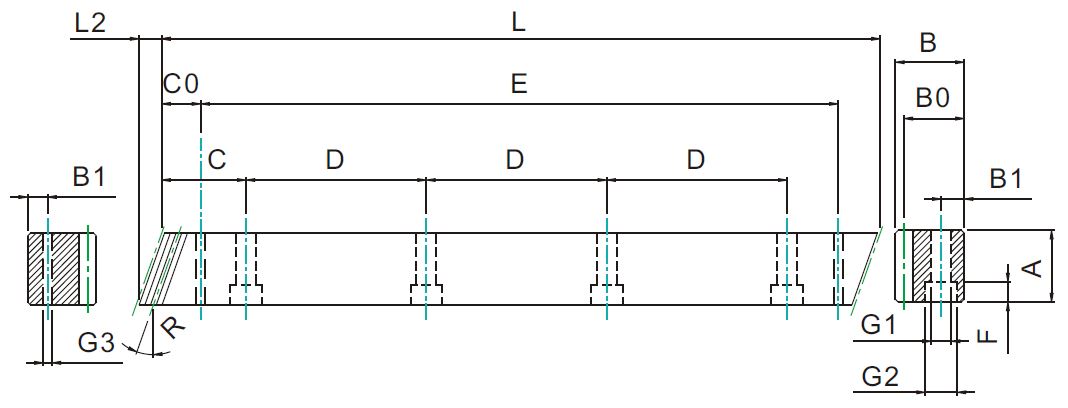

Toutes les dimensions sont mm. Autres tailles et modules disponibles sur demande. Dessins 2D/3D disponibles sur demande

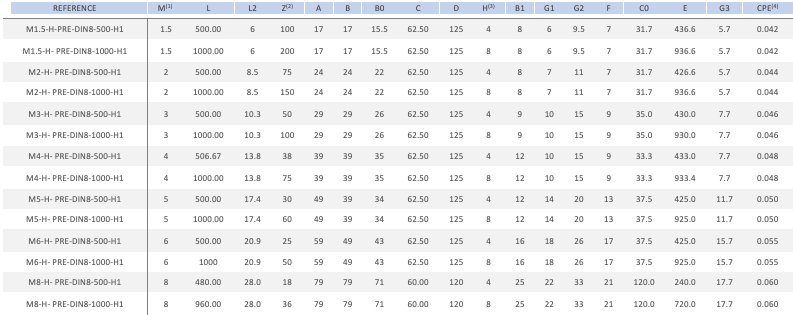

(1) : M = Module

(2) : Z = Nombre de dents

(3) : H = Nombre de trous

(4) : CPE = Cumulative Pitch Error sur 300mm

Applications :
