- Force de freinage de 119 kN
- Réglage du couple sur site pour répondre précisément aux besoins de l’application
- Dispositif “park-off” pour un changement rapide des plaquettes sans outils spéciaux
- Application d’un ressort – libération d’air à basse pression
- Inversion contrôlée de la courroie
- Relâchement automatique de la tension de la courroie
- Arrêt dans les deux sens
Freins à disque hydraulique : Gamme VKSD – serrage par ressort
Marque: TWIFLEX LTD
Fichiers :

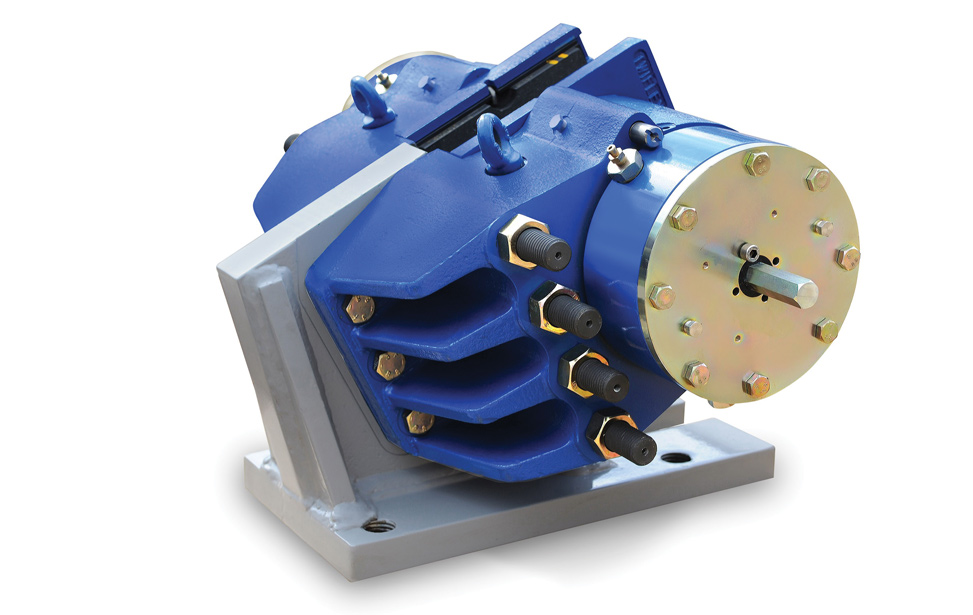

L’étrier de frein à disque Twiflex VKSD est composé de deux moitiés, ou modules de ressorts, et convient à une utilisation avec un disque d’une épaisseur minimale de 20 mm. Les modules sont montés de chaque côté d’une plaque de montage centrale de 12 mm plus épaisse que le disque de frein. Le diamètre minimum du disque est de 1000 mm.
Normalement, un ou deux étriers sont utilisés par disque, mais le nombre peut être augmenté en fonction de la taille du disque. Les freins peuvent être positionnés à n’importe quel angle sur la périphérie du disque, mais doivent idéalement être montés horizontalement (c’est-à-dire à la position 3 heures ou 9 heures).
Une gamme de disques de frein est disponible chez Unicum (voir Disques et moyeux).»
La force de freinage est obtenue par une combinaison de différents ressorts, cales et réglages de l’entrefer. La durée de vie des ressorts est fonction de la puissance de l’étrier.
Les valeurs indiquées dans le tableau sont basées sur des plaquettes de frein entièrement rodées et conditionnées avec un coefficient de frottement nominal _ = 0,4.
Rayon effectif du disque = rayon réel (m) – 0,095 m.
